地下工程中心
发布时间:2016-07-19
  • 研发中心简介

    国家能源水电工程技术研发中心大型地下工程分中心于20124月设立,依托中国成都院建设,是首批设立的三大分中心之一。分中心采取开放式管理,主要研究方向包括:围岩条件与岩体质量评价、围岩稳定分析与安全评价、大型地下洞室群监测与反馈分析、洞室群三维协同设计技术、地下工程相关技术标准制订等。

    大型地下工程分中心现有高级专家39人,博士15人。组织机构由正副主任、学术委员会、综合办公室、各研究室构成,实行主任负责制。

    主任:王仁坤

    常务副主任:肖平西

    副主任:杨建宏  赵晓峰  张 勇

    主任助理兼综合部主任:邢万波









    2 研发项目介绍

       截止2014年,分中心共承担超大型地下洞室群施工期快速监测与反馈分析评价体系研究”“高地应力条件下地下洞室群围岩大变形控制与块体稳定研究等地下工程建设相关科研项目20余项,其中包括国家973计划项目重大岩体工程灾害模拟、软件及预警方法基础研究1项;水利部公益基金项目高地应力地下洞室围岩强卸荷灾变预测方法与控制技术1项;完成了NB/T 35011《水电站厂房设计规范》修订,编制了中国水电站顾问集团标准《地下厂房设计导则》,目前正在开展能源行业标准《水电站地下厂房设计规范》的制订工作。

    分中心研发工作成果丰硕共取得实用新型授权16项,发明授权2项;软件著作权登记7项;获得省部级及以上科技进步奖10



    典型项目介绍——超大型地下洞室群施工期快速监测与反馈分析评价体系研究
     依托溪洛渡、锦屏一级、瀑布沟等水电站地下厂房工程,开展了施工期地质信息快速采集技术和基于地质信息的围岩稳定性评判研究,针对超大地下洞室群的监测布置、信息快速采集与处理,以及基于监测信息的围岩稳定性评判研究,监测成果反馈分析评价方法与应用研究,建立了超大地下洞室群围岩稳定施工期快速监测与反馈分析评价体系



    典型地下工程一览表









    装机容量

    (MW)

    主厂房

    (××)

    (m×m×m)

    主变室

    (××)

    (m×m×m)

    尾调()

    ××

    (m×m×m)





    1

    二滩

    雅砻江

    6×550

    280.29×30.7(25.5)×65.38

    214.9×18.3×25

    203×19.8×69.8

    已建(2000)

    2

    瀑布沟

    大渡河

    6×550

    294.1×30.7(26.8)×70.1

    250.3×18.3×25.6

    178.87×17.4×54.15

    已建(2009)

    3

    官地

    雅砻江

    4×600

    243.44×31.1(29.0)×76.3

    197.3×18.8×25.2

    205×21.5×72.5

    已建(2012)

    4

    溪洛渡

    金沙江

    2×9×770

    439.74×31.9(28.4)×75.6

    443.34×31.9(28.4)×75.6

    349.29×33.32×19.8

    317×95.0 ×25.0

    已建(2013)

    5

    锦屏

    雅砻江

    6×600

    276.99×29.6(25.9)×68.83

    201.6×19.3×32.54

    Φ41×80.5/Φ37×79.5

    已建(2013)

    6

    大岗山

    大渡河

    4×650

    226.58×30.8(27.3)×73.78

    144.0×18.8×25.6

    132.0×24.0×75.08

    在建(2014)

    7

    硬梁包

    大渡河

    6×200

    251.42×25.9×62.9

    224.4×17.8×26.6

    155.70×15.0.0×56.75

    在建(2016)

    8

    长河坝

    大渡河

    4×650

    228.8×30.8(27.3)×73.35

    150.0×19.3×26.15

    144.0×22.5×79.0

    在建(2017)

    9

    两河口

    雅砻江

    6×500

    273×28.4(24.8)×65.3

    217.1×18.8×25

    183×19.5×78.4

    在建(2017)

    10

    双江口

    大渡河

    4×500

    214.7×28.3(25.3)×67.32

    142.2×20.0×25

    143.62×62.2×76.0

    筹建

    11

    牙根二级

    雅砻江

    4×252

    220.78×30.6×67.25

    188.8×18.3×25.55

    194×24×76

    筹建

    12

    楞古

    雅砻江

    6×420

    278×29.6×65.76

    246×19.8×25.55

    45×17.0×80.0

    筹建

    13

    孟底沟

    雅砻江

    4×540

    227.0×30.1×70.53

    182×19.3×25.83

    150×20×80

    筹建

    14

    岗托

    金沙江

    4×335

    181.5×256.4(23.6)×64.0

    130×18.0×31.47

    \

    筹建

    15

    叶巴滩

    金沙江

    4×525

    253.4×26.8×66.34

    161.8×19.2×31.47

    175×25×85.08

    筹建

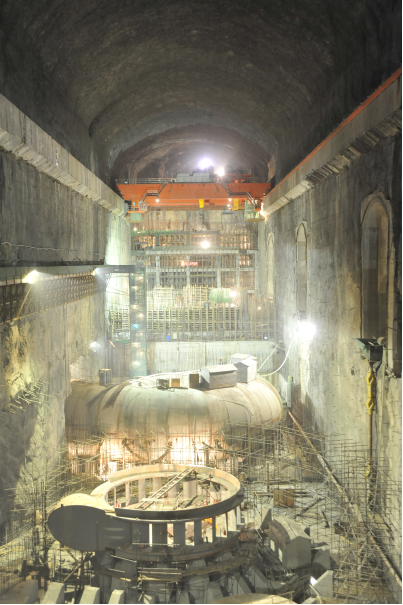

    溪洛渡水电站地下厂房洞室群工程
    溪洛渡水电站左、右岸地下厂房洞室群各安装9770MW水轮发电机组,总装机容量13860MW主厂房尺寸(××) 280.29×30.7(25.5)×65.38m是迄今为止世界上规模最大的水电站地下厂房洞室群



    溪洛渡水电站地下厂房洞室群

    锦屏一级水电站地下厂房洞室群工程

    锦屏级水电站装机3600MW,地下厂地质条件复杂,地应力岩体强度低,围岩稳定问题突出,是世界上建设条件最为复杂的地下洞室群。洞室群施工过程中,出现了岩体劈裂破坏、卸荷松弛深度大、岩体时效大变形锚杆锚索受力超限等现象。为此,开展了地下洞室群围岩稳定施工期监测与反馈分析、地下厂房围岩长期变形破裂机理与稳定安全评价研究、高地应力条件下地下洞室群围岩大变形控制与块体稳定研究等,相关研究成果直接应用于工程实践。

    锦屏一级水电站地下厂房工程

    官地水电站地下厂房洞室群工程

    官地水电站地下厂房安装4台单机容量600 MW的水轮发电机组,主厂房全长243.44 m,岩壁吊车梁以上、以下开挖跨度分别为31.1m29.0 m,高78.0m。;围岩实测最大主应力量值35.2 MPa;地下厂区围岩结构面发育;施工期解决了洞室群围岩块体稳定突出问题。





    官地水电站地下厂房工程
